扭轉試驗機是進行扭轉試驗的專用設備，它可以對試樣或小型結構施加扭轉變形，能測出扭轉角、扭轉變形和扭矩的大小，并繪制扭矩 扭轉角或扭轉變形曲線等。常用扭轉試驗機有機械式和微機控制電子式兩種類型，下面僅簡單介紹微機控制電子式扭轉試驗機的主要組成結構及其工作原理。

  主要組成及工作原理 微機控制電子扭轉試驗機是傳統的機械式與電子技術和計算機相結合的新型扭轉試驗機，它對扭矩及扭轉變形的測量和控制有較高的精度和靈敏度。通過扭矩傳感器、光電編碼器將扭矩和扭轉角或扭轉變形信號與控制器及計算機連接可進行實時數據采集，并實時顯示扭矩 扭轉角或變形曲線。然后可對所采集的數據進行計算處理和分析，根據需要可以打印出完整的試驗報告。

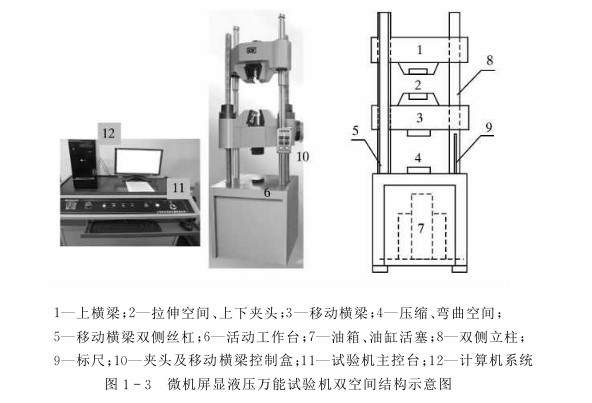

  ＷＮＪ系列微機控制電子扭轉試驗機，采用直流電機無級調速，機械傳動加載，由扭矩傳感器和光電編碼器分別測定出扭矩和扭轉角，通過計算機采集處理相關數據，給出扭轉曲線和測試結果。其主要組成系統及結構如圖

主機及控制部分 由控制器Auto CTS-500系統驅動安裝在機身內的伺服電機1，通過傳動機構2帶動固定在機身左端的減速箱3，使主軸上的轉動夾頭4轉動。當按要求在轉動夾頭4、固定夾頭5之間裝夾上試樣后，隨著夾頭4轉動，試樣發生扭轉變形，同時固定夾頭5右端聯接的扭矩傳感器6即可測出試樣所受的扭矩，并將此扭矩通過信號線傳入計算機進行處理，最后將結果顯示在屏幕上。

扭矩及扭轉角測試部分 與轉動夾頭4同軸安裝了一個測速齒輪7，經一套齒輪帶動一只光電編碼器8轉動，轉動夾頭4的轉角采用高精度扭矩傳感器，或者為了測試試樣標距內的扭轉角，可以將標距間扭轉角測量裝置合適安裝于試樣上，光電編碼器有±500000碼的分辨率，隨著試驗過程即可實時測試兩夾頭或標距間的扭轉角，傳入計算機進行采集、處理、分析等，繪制出扭矩-扭轉角曲線。
